Эвакуационный план: карта, которая не даст заблудиться в дыму

Когда в здании гаснет свет, а коридоры стремительно заполняются едким дымом, даже знакомое пространство превращается в опасный лабиринт. Паника стирает из памяти расположение дверей и лестниц. В этом хаосе единственным надёжным ориентиром становится эвакуационный план — документ, который в экстренной ситуации должен работать безотказно, как компас, указывающий путь к спасению.

Законодательный фундамент
Необходимость разработки планов эвакуации закреплена в статье 52 Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Конкретные же критерии, обязывающие руководителя организации обеспечить наличие таких схем, прописаны в пункте 5 Правил противопожарного режима в РФ (Постановление Правительства № 1479 от 16.09.2020).

Согласно документу, планы эвакуации обязательны для всех зданий и сооружений (кроме жилых домов), где одновременно могут находиться 50 и более человек, а также на объектах, где на этаже есть 10 и более постоянных рабочих мест. Здесь кроется распространённая ошибка: многие ориентируются только на первую цифру. Небольшой офис с 12 сотрудниками формально подпадает под требование по второму основанию. Разработка и размещение планов возлагается на руководителя организации.

Главный стандарт: ГОСТ 34428-2018
Основным нормативным документом, регламентирующим содержание и оформление планов, сегодня является межгосударственный стандарт ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия». Он введён в действие с 1 мая 2022 года и заменил собой прежний ГОСТ Р 12.2.143-2009. Этот момент критически важен: многие шаблоны в интернете до сих пор ссылаются на отменённый стандарт, и инспектор вправе расценить такой план как не соответствующий действующим требованиям.

Стандарт распространяется на фотолюминесцентные эвакуационные системы, устанавливаемые в зданиях, подземных и наземных сооружениях, на объектах гражданской обороны, потенциально опасных объектах и объектах транспортной инфраструктуры.

Виды планов эвакуации
ГОСТ 34428-2018 классифицирует планы эвакуации по охвату объекта на четыре типа:

Этажные — разрабатываются для этажа в целом. Это самый распространённый вариант.

Секционные — создаются, если площадь этажа превышает 1000 м?, имеется несколько обособленных эвакуационных выходов или пути эвакуации имеют сложную конфигурацию.

Локальные — размещаются в отдельных помещениях площадью до 50 м?: гостиничных номерах, больничных палатах, кабинетах.

Сводные (общие) — собирают картину по зданию в целом и хранятся у ответственного за пожарную безопасность.

Выбор типа — не формальность: на крупном торговом центре один этажный план физически не сможет показать человеку понятный маршрут.

Анатомия спасения

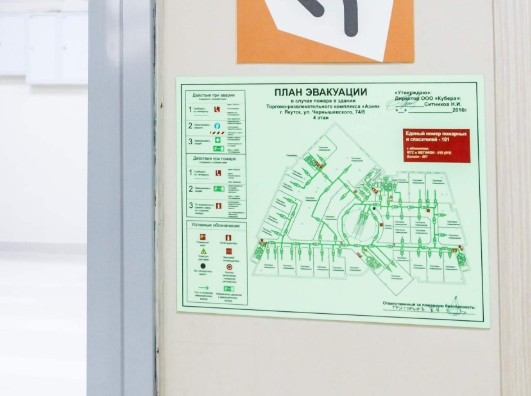

Любой план эвакуации состоит из двух частей: графической и текстовой.

Графическая часть представляет собой детальную схему этажа или секции. На ней в обязательном порядке обозначаются:

пути движения людей в безопасную зону;

эвакуационные и аварийные выходы, места сбора;

расположение средств пожаротушения (огнетушителей, пожарных кранов) и медицинской помощи;

кнопки включения пожарной сигнализации;

местонахождение самого плана с пометкой «Вы находитесь здесь» (в виде круга синего цвета размером от 8 до 10 мм).

Маршруты движения к эвакуационным выходам показываются сплошной линией зелёного цвета, а к аварийным — штриховой линией зелёного цвета. При выполнении схемы ширина наружных стен должна быть не менее 3 мм, внутренних стен — не менее 1,5 мм.

Текстовая часть — это инструкция, содержащая порядок действий при пожаре, способы оповещения, последовательность эвакуации, порядок вызова пожарных служб и обязанности ответственных лиц. Для объектов с массовым пребыванием людей рекомендуется предусматривать несколько (2–5) вариантов эвакуации.

Требования к материалам и размещению
Согласно ГОСТ, все эвакуационные планы должны быть выполнены на фотолюминесцентном материале — специальной плёнке, способной светиться в темноте после попадания даже небольшого количества света. Это критически важно при отключении электроэнергии во время пожара. Цвет фоновой поверхности должен быть белым или светло-жёлтым, а графические рисунки и надписи выполняются чёрным цветом.

Размеры планов: для этажных и секционных — 600?400 мм, для локальных — 400?300 мм.

Планы эвакуации размещают:

на каждом этаже здания в хорошо освещённых местах (не менее 150 лк);

в зонах, которые часто посещают люди (вход на этаж, рядом с лифтом или лестницей);

у кабинетов, стоек администратора;

на важных перекрёстках и переходах;

у выхода из помещения (для локальных планов).

Критическое правило: ориентация схемы должна соответствовать реальному расположению объектов — то, что на плане слева, должно находиться слева от человека, стоящего перед схемой. Запрещается закрывать планы мебелью или ухудшать их видимость.

Типичные ошибки
Самая частая и самая опасная ошибка — несоответствие плана реальной планировке. Снесли перегородку, переставили стеллажи, заложили дверь, а схему не переделали. В дыму человек пойдёт «по плану» и упрётся в тупик.

Другие распространённые промахи:

Микрошрифт и перегруженность — схема, загромождённая мелкими элементами, в экстренной ситуации нечитаема.

Использование устаревших стандартов — многие шаблоны до сих пор ссылаются на отменённый ГОСТ Р 12.2.143-2009.

Неверная отметка «Вы здесь» — одна из самых критичных точек на схеме.

Отсутствие обновлений после ремонта — план должен отражать текущее состояние объекта.

Эвакуационный план — это не просто картинка на стене. Это навигатор в хаосе, который даёт людям шанс найти выход там, где, кажется, выхода уже нет. Игнорировать его требования — значит играть с огнём в прямом и переносном смысле.
